42crmo無縫鋼管的加熱轉變過程怎樣形成奧氏體？
作者：www.szbun.cn 發布時間：2020/12/17 17:15:55 瀏覽次數：
42crmo無縫鋼管加熱轉變奧氏體的形成過程
奧氏體化——若溫度高于相變溫度鋼，在加熱和保溫階段，將發生室溫下的組織向A的轉變，稱為奧氏體化。

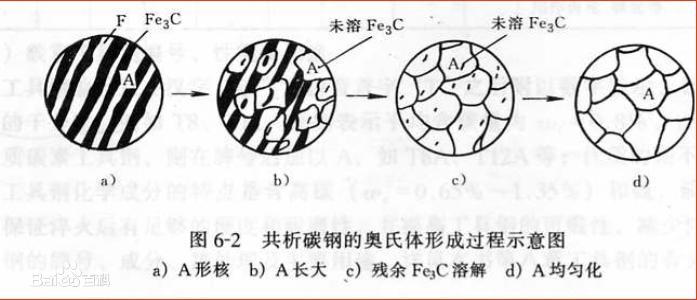

奧氏體形成的四個步驟：
1）奧氏體晶核的形成；A晶核通常在珠光體中F和Fe3C相界處產生；
2）奧氏體晶核長大；（3）殘余滲碳體的溶解；（4）奧氏體的均勻化
共析無縫鋼管——加熱到Ac1點相變溫度;
亞共析無縫鋼管——加熱到Ac3點相變溫度以上；
過共析無縫鋼管——理論上應加熱到Accm以上，但實際上低于Accm。因為加熱到Accm以上，滲碳體會全部溶解，奧氏體晶粒也會迅速長大，組織粗化，脆性增加。加熱和冷卻時相圖上臨界點位置，如圖所示：
奧氏體晶粒度和奧氏體晶粒長大及其影響因素
1、奧氏體晶粒度
1）起始晶粒度——室溫下各種原始組織剛剛轉變為奧氏體時的晶粒度。
2）實際晶粒度——鋼在具體的熱處理或加熱條件下實際獲得的奧氏體晶粒度的大小。分為10級，1級非常粗(鍛造常溫調質晶粒度一般要求5-8級，鍛造余熱調質晶粒度一般要求大于等于2級）。
3）本質晶粒度——表示奧氏體晶粒長大的傾向性。不表示晶粒的大小。
本質粗晶粒鋼：奧氏體晶粒度隨著加熱溫度的升高不斷地迅速長大。
本質細晶粒鋼：奧氏體晶粒度只有加熱到較高溫度才顯著長大。
2、奧氏體晶粒長大及影響因素
1）加熱溫度和保溫時間——加熱溫度越高，晶粒長大越快，奧氏體越粗大；保溫時間延長，晶粒不斷長大，但長大速度越來越慢。
2）加熱速度——加熱速度越大，形核率越高，因而奧氏體的起始晶粒越小，而且晶粒來不及長大。
3）碳及合金元素
4）無縫鋼管的原始組織
如需要了解35crmo無縫鋼管、Q355C無縫鋼管、Q345E無縫鋼管、42crmo無縫鋼管、Q345B無縫鋼管、Q355B無縫鋼管的可繼續關注天津匯興通管材的動態，我們會隨時更新，及時上傳客戶的使用反饋體驗，并為用戶解決使用問題，歡迎咨詢我們。
